Passa davanti a qualsiasi edificio con la facciata in vetro in un pomeriggio luminoso e puoi sentire il problema. La luce solare passa attraverso i vetri, colpisce una superficie interna e si trasforma in calore che il sistema di raffreddamento deve poi rimuovere. L'ombreggiatura architettonica è la pratica di interrompere quella sequenza prima che inizi. È anche una delle poche soluzioni progettuali che migliora il comfort degli occupanti, riduce il fabbisogno energetico e allo stesso tempo conferisce alla facciata il suo carattere.
Questa guida esamina come le strategie di ombreggiatura cambiano con l'orientamento, dove i tessuti rivestiti e gli schermi a rete si adattano alle feritoie e alle alette e cosa vale la pena controllare prima di specificare un tessuto per un'installazione di ombreggiatura permanente.
Cosa fa l'ombreggiatura architettonica per un edificio
Un dispositivo ombreggiante intercetta la radiazione solare diretta prima che raggiunga la vetrata o la parete. Seguono tre vantaggi. Innanzitutto, il guadagno di calore solare diminuisce, quindi l’impianto di raffreddamento può essere più piccolo e funzionare per meno ore ogni anno. In secondo luogo, l’abbagliamento è controllato, il che è più importante di quanto molte persone si aspettino negli uffici, nelle aule e nei reparti dove gli schermi e le superfici di lavoro si trovano vicino alle finestre. In terzo luogo, la facciata stessa e i materiali dietro di essa sono protetti: rivestimenti, sigillanti e finiture interne invecchiano più lentamente quando non vengono cotti dal sole diretto.
L’ombreggiamento non è semplicemente una questione di copertura del vetro. Un dispositivo ben studiato blocca il sole estivo ad alto angolo lasciando passare il sole invernale ad angolo basso, e ammette comunque abbastanza luce diurna da far sembrare lo spazio aperto. L’ombreggiamento eccessivo è un vero e proprio fallimento: le stanze si oscurano, l’illuminazione artificiale si accende e l’energia risparmiata per il raffreddamento viene spesa nuovamente per le lampade.
Perché l'orientamento guida ogni decisione sull'ombreggiatura
Poiché il sole segue un percorso prevedibile, l'orientamento ti dice di più sulla giusta risposta all'ombreggiatura rispetto a quasi ogni altro singolo fattore. La tabella seguente riassume la logica applicata dalla maggior parte dei progettisti nell'emisfero settentrionale; nell’emisfero australe, nord e sud si scambiano semplicemente i ruoli.
| Orientamento della facciata | Sfida solare | Approccio di ombreggiatura che di solito funziona |
|---|---|---|
| Sud | Sole estivo alto, sole invernale basso | Frangisole orizzontali fissi, sbalzi o tettoie a stecche dimensionate per accogliere il sole invernale |
| Oriente e Occidente | Sole basso al mattino e nel tardo pomeriggio | Alette verticali, spallette profonde, schermi a rulli in rete mobile o pannelli tessili scorrevoli |
| Nord | Luce prevalentemente diffusa, più sole estivo basso vicino all'alba e al tramonto | Ombreggiatura minima; ripiani luminosi e controllo locale dell'abbagliamento dove necessario |
| Lucernari e atri | Sole alto per gran parte della giornata | Griglie di lamelle esterne, tettoie in tessuto o schermi tensionati sopra la vetrata |
I prospetti est e ovest sono quelli difficili. Il sole arriva quasi in orizzontale, quindi un semplice sbalzo fa poco e l'apporto solare coincide con la parte più calda del pomeriggio. È qui che gli schermi mobili e i tessuti a rete trovano il loro posto, perché possono essere aperti quando il sole è basso e retratti quando non lo è.
Ombreggiatura fissa, mobile e tessile a confronto
Dispositivi fissi
Frangisole, brise-soleil, sbalzi e aperture in profondità non hanno parti mobili, né motori, né contratto di manutenzione. Sono la scelta predefinita per gli edifici pubblici in cui l'affidabilità è importante e possono essere dimensionati con precisione in base ai dati del percorso solare. Il loro punto debole è l’inflessibilità: sono impostati per una condizione progettuale e non possono rispondere quando cambia il tempo, la stagione o l’uso di una stanza.
Sistemi manovrabili e retrattili
Tende a rullo, schermi scorrevoli, tende retrattili e alette rotanti possono essere regolate dagli occupanti o da un sistema di gestione dell'edificio. Resistono bene ai cambiamenti dell'angolazione del sole e possono essere ritirati quando la luce del giorno o la vista contano più del guadagno di calore. Il compromesso è altrettanto chiaro: motori, cingoli, sensori e tessuto necessitano tutti di manutenzione e uno schermo guasto è un guasto molto visibile.
Ombreggiatura in tessuto e trazione
I tessuti rivestiti si trovano tra queste due posizioni. Una tettoia a membrana tesa copre una vasta area con pochissimi supporti, quindi può ombreggiare una piazza, un passaggio pedonale, un parcheggio, l'atrio di uno stadio o il piazzale di un aeroporto senza riempire lo spazio con colonne. Il materiale è leggero, si ripiega per il trasporto e può essere modellato in forme curve che si irrigidiscono una volta precompresso il tessuto. Le membrane rivestite nella gamma da 950 a 1250 g/m2 sono la scelta abituale per le strutture esterne permanenti, perché il rivestimento resiste alla luce ultravioletta e all'assorbimento dello sporco per anni anziché per stagioni.

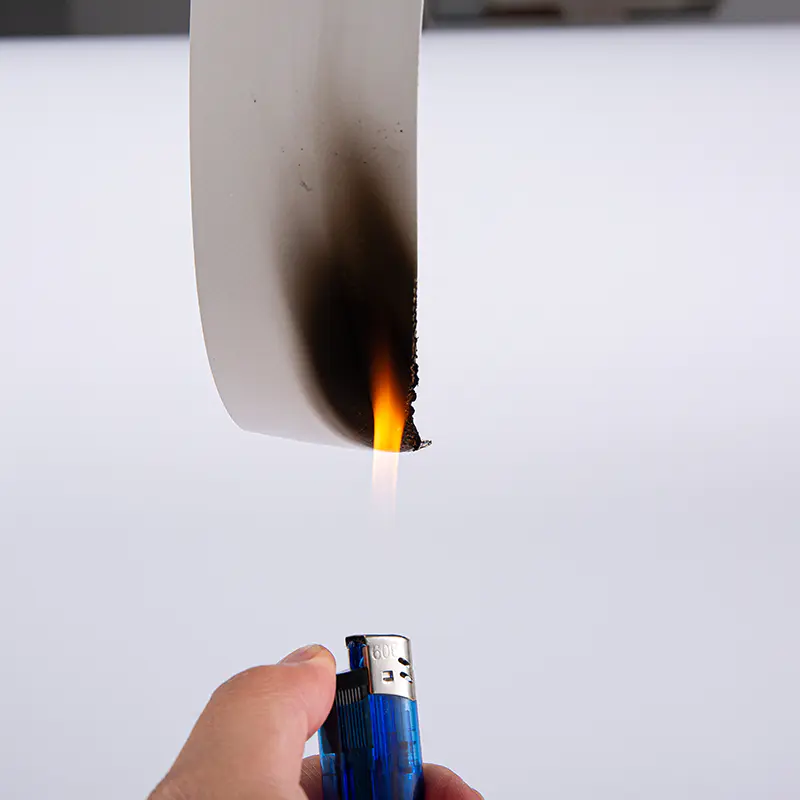

Tessuto a membrana a trazione PVDF 1100G R-515 Membrana in poliestere spalmato in PVC da 1100 g/mq con laccatura PVDF per tensostrutture permanenti, che offre elevata resistenza e prestazioni autopulenti. Visualizza il prodotto → Schermi Mesh: ombreggiare senza perdere la vista
Non tutti i problemi di ombreggiamento necessitano di un tetto solido. Laddove la vista o la brezza contano più del massimo controllo solare, uno schermo a rete intrecciata è spesso la risposta migliore. Il numero chiave è il fattore di apertura, ovvero la percentuale della superficie del tessuto aperta. Una rete con un'apertura compresa tra il 30 e il 50% filtra una quota utile di radiazione diretta e attenua l'abbagliamento, consentendo comunque agli occupanti di vedere lo skyline e lasciando passare l'aria, riducendo anche la pressione del vento sui fissaggi e sul telaio di supporto.
Due reti rivestite possono sembrare identiche in un campionario e comportarsi in modo molto diverso su una facciata, perché la trama, il peso del rivestimento e la finitura superficiale influenzano il modo in cui lo schermo filtra la luce. Una breve panoramica di come vengono classificati e utilizzati i tessuti a rete vale la pena leggerlo prima di selezionare i materiali per uno schermo solare.
Tessuto a rete in poliestere rivestito in PVC 400G per parasole da esterno Una rete in poliestere spalmato PVC da 400 g/mq per tende parasole da esterno, con flusso d'aria, molteplici colori e dimensioni personalizzabili per progetti di schermatura solare. Visualizza il prodotto → Ombreggiatura come seconda pelle in facciata
Un altro utilizzo della rete rivestita ha meno a che fare con la vetratura e più con il muro stesso. Uno strato di rete teso mantenuto a breve distanza davanti alla facciata crea una seconda pelle ventilata. Ombreggia la parete dal sole diretto, quindi la temperatura superficiale rimane più bassa e viene immagazzinato meno calore nella struttura; nasconde le apparecchiature di servizio, i tubi dell'acqua piovana e le griglie di ventilazione; e conferisce a un prospetto ampio e piatto una certa profondità e motivo. Poiché la rete è aperta, il muro dietro di essa può ancora seccarsi e lo schermo aggiunge pochissimo peso al telaio.
Tessuto a rete in PVC 400G per decorazione di pareti esterne Rete in poliestere spalmato PVC da 400 g/mq per facciate ventilate di edifici, che unisce resistenza agli agenti atmosferici, resistenza allo strappo e traspirabilità per la decorazione delle pareti esterne. Visualizza il prodotto → Confronto tra le principali famiglie di tessuti ombreggianti
La maggior parte dei tessuti ombreggianti condividono la stessa struttura: a tessuto di base in poliestere intrecciato , solido o in rete, con un rivestimento polimerico che blocca insieme la trama e la protegge dalla luce solare e dall'acqua. Ciò che conta in fase di specifica è la chimica del rivestimento, il peso del tessuto e l'apertura.
| Famiglia di tessuti | Peso tipico | Più adatto a | Cosa contribuisce |
|---|---|---|---|
| Tessuto a rete spalmato in PVC | Da 280 a 400 g/m2 | Tende a rullo, protezioni solari, schermi per facciate | Apertura, controllo dell'abbagliamento, permeabilità al vento |
| Tendone e tessuto della tenda spalmati in PVC | Da 650 a 850 g/m2 | Tende da sole, tettoie, coperture per eventi e mercati | Resistenza all'acqua, opzioni di bloccaggio, cuciture saldabili |
| Membrana architettonica in PVDF o acrilica | Da 950 a 1250 g/m2 | Tensostrutture ombreggianti permanenti | Stabilità ai raggi UV a lungo termine, elevata resistenza alla trazione, superficie facile da pulire |
Una pratica lista di controllo delle specifiche
Sia che lo schermo finisca sulla finestra di una scuola o nell'atrio dei mezzi di trasporto, le stesse domande tendono a decidere se l'installazione avrà ancora l'aspetto giusto dopo cinque estati.
- Inizia dai dati del percorso solare per il sito reale piuttosto che da una fotografia di un altro progetto.
- Stabilisci il fattore di apertura o la trasmissione della luce di cui hai bisogno prima di decidere un colore.
- Decidere in anticipo se lo schermo deve essere retrattile e allo stesso tempo pianificare l'accesso per la manutenzione.
- Chiedi informazioni sul tipo e sul peso del rivestimento, non solo sul peso totale del tessuto. Due tessuti dello stesso peso possono invecchiare in modo molto diverso.
- Controllare la resistenza alla trazione, allo strappo e alla cucitura rispetto al carico del vento nei punti di fissaggio.
- Confermare la prestazione al fuoco rispetto alla normativa locale e ottenere le prove del test per iscritto.
- Pianificare la pulizia fin dall'inizio: detersivo delicato, una spazzola morbida, senza solventi aggressivi e un controllo visivo dei bordi in tensione due volte l'anno.
Ciò che vediamo dal lato della fabbrica
La nostra esperienza in questo campo è iniziata nel 2010 ad Haining, dove i tessuti a base poliestere vengono rivestiti con PVC, PVDF e sistemi acrilici per strutture a membrana, tende, tende da sole e schermi industriali. Da quel lato della catena di fornitura, l'errore più comune è specificare un tessuto solo da una fotografia o da un numero di peso. Il peso ti dice quanto materiale c'è; non dice nulla su come è stato formulato il rivestimento, quanto fittamente è stato tessuto il tessuto di base o come saranno rifiniti i bordi.
Se un progetto di ombreggiatura è nelle fasi iniziali, l'orientamento, la distanza tra i punti di fissaggio e l'apertura desiderata sono i dettagli che vale la pena definire per primi. Per chiunque voglia confrontare direttamente le specifiche, i tessuti spalmati che produciamo coprono tutte e tre le famiglie sopra descritte e i campioni fisici rimangono il modo più veloce per vedere come si comporta una rete o una membrana alla luce reale.
L'ombreggiatura architettonica raramente si riduce a un solo prodotto. Si tratta prima di tutto della geometria e poi di un materiale che continuerà a svolgere il suo lavoro dieci anni dopo. Se si ottiene l'orientamento e l'apertura corretti, il resto delle specifiche diventerà notevolmente più semplice.
